贵州凯里市政府 灯光照明开关项目实施方案

一、照明开关节能管控系统概述

照明开关系统采用室内智能照明面板开关，对办公室的照明灯具进行远程时间管控，智能照明面板开关通过无线LORA通讯方式与无线LORA数据网关进行通讯，无线LORA数据网关通过TCP/IP协议，将数据上传到系统云平台。反之，系统平台通过数据网关依据设定的照明场景控制策略，将控制参数下发给智能面板开关，对照明灯具运行进行远程开关控制。

二、系统实现功能

通过电脑或手机对照明远程集中控制

1、远程实时监控所有房间照明灯的工作状态；

2、远程设置照明灯的时段控制策略。

3、远程手动开/关灯；

4、远程定时开关灯；

5、根据设定的时段远程自动开/关灯；

6、根据场景控制策略，自动开/关灯；

7、远程一键开/关灯；

三、系统架构：



四、核心设备

  1、物联网数据网关



技术参数：

（1）工作电压：12VDC,2A

（2）工作频段：433MHz；（下行）；

（3）通讯方式：LORA/4G;

      （4）通讯距离：5Km@250bps（城市公路环境，空旷野环境）；

      （5）设备通讯协议：MODBUS-RTU；

(6)设备负载：支持最多254个终端设备；

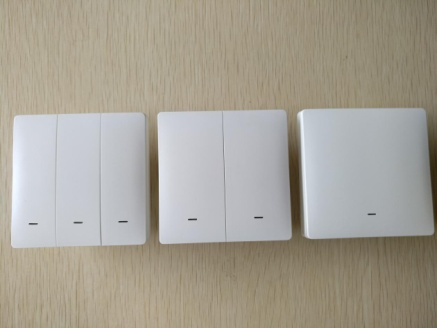

  2、智能面板开关





技术参数：

(1) 工作电压：220V+20%；

(2) 最大工作电流：10A；

(3) 通讯方式：无线LORA;

(4) 产品规格：1P、2P、3P;

(5)安装方式：一对一替换原有的墙壁面板开关；

五、系统配置

名称	规格型号	数量	单位	备注
照明节能管控系统	v1.0	1	套
智能照明开关	ZMKG-1P	552	只	一对一替换原有1P照明开关
智能照明开关	ZMKG-2P	350	只	一对一替换原有2P照明开关
智能照明开关	ZMKG-3P	246	只	一对一替换原有3P照明开关
物联网智能数据网关	HRWG-4G	45	个	一个数据网关带25只左右智能面板开关
