【江南大学体育场馆】灯光照明控制系统实施方案



一、学校对照明控制系统的要求：

在照明配电柜后安装灯光控制柜，对场馆内相关区域灯光实现多种模式控制（控制设备投标方根据图纸及回路自行设计），建设应用系统，实现网络远程管理。

a)手动控制：优先级最高，能手动开启关闭。

b)远程开关控制：对每个回路开关单独完成控制功能，实现灯光远程开启关闭。

c)定时策略控制：可根据日期时间、节假日设定不同回路开关时间，自动执行。

d)场景控制：可预设多种场景模式，分别配置回路开关状态，实现场景一键切换。

二、灯光点位列表清单：

区域	电源柜	回路数	每路灯具个数
篮球场	1AL-LOC	8	7
排球场	1AL-POC	7	7
一层乒乓球室	1AL-PPQ	8	5
二层羽毛球场	2AL-YMQ	6	5
二层乒乓球室	2AL-PPQ	8	4/5
合计		37

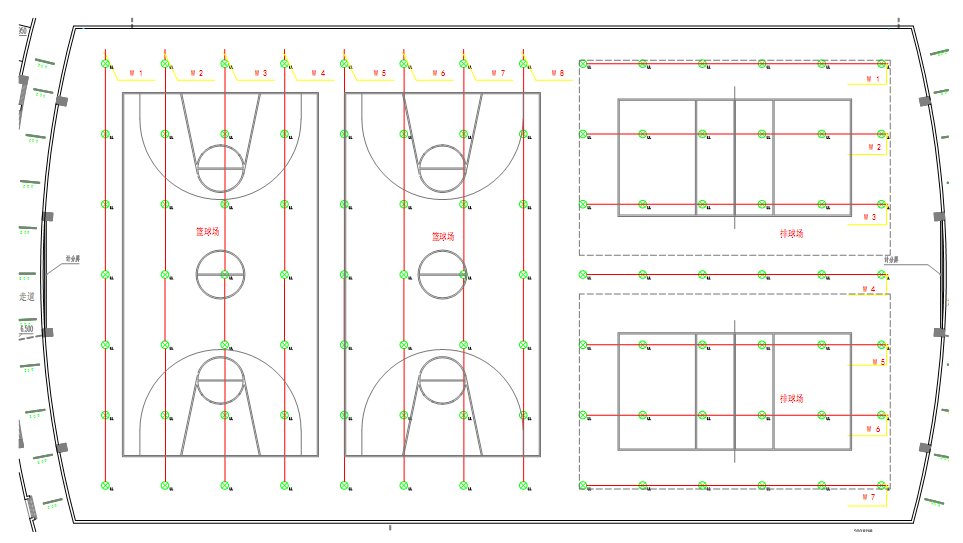

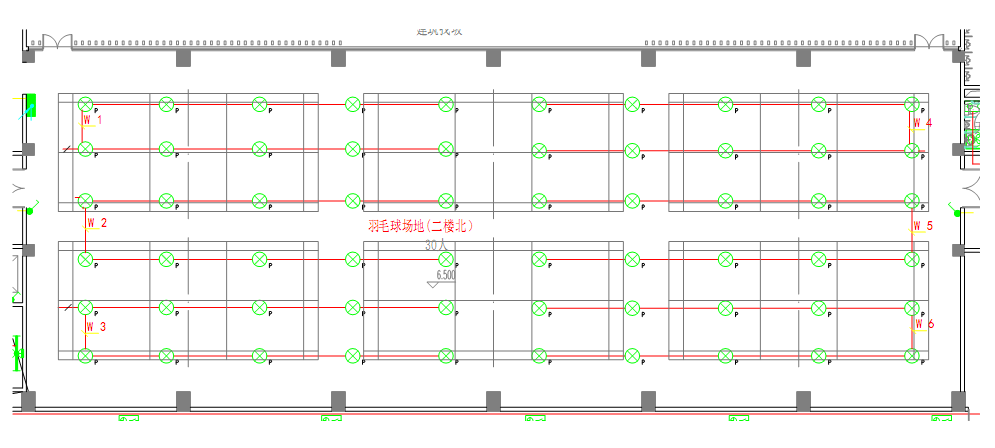

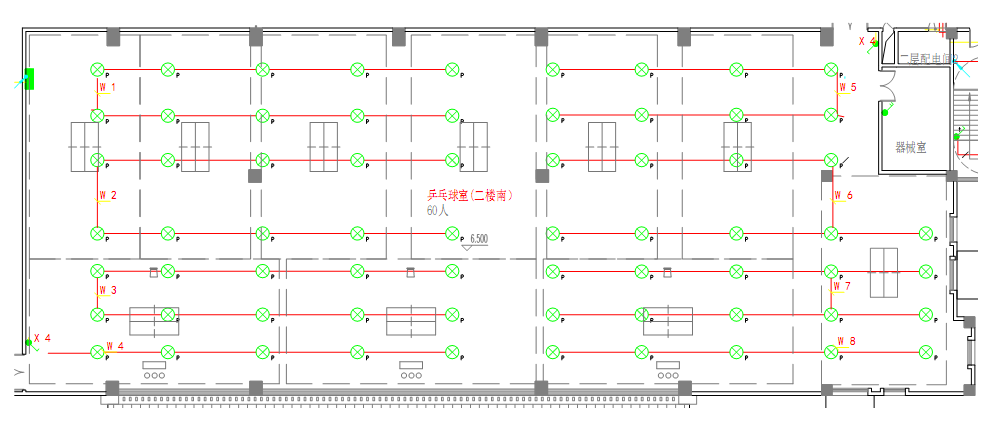

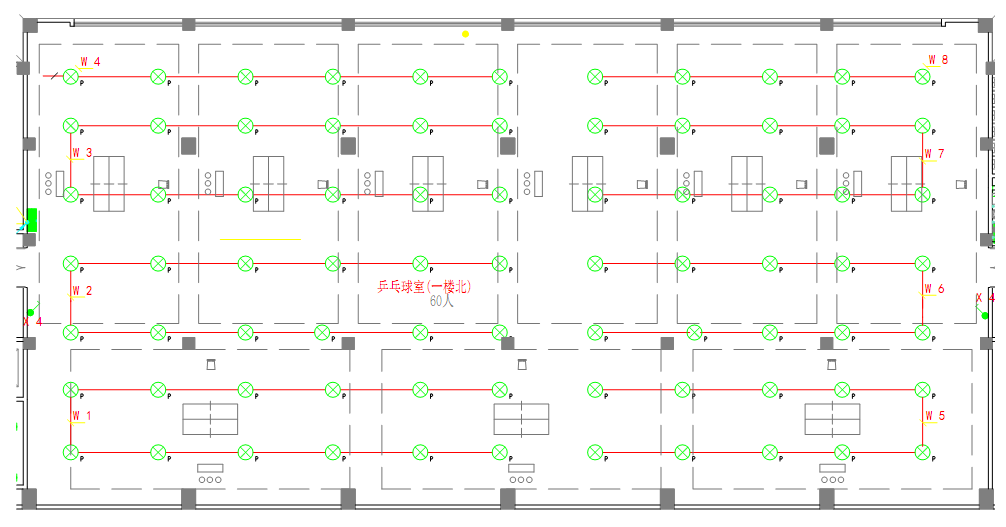

三、 现场灯管平面图：









四、 灯光系统设计方案：

根据学校对体育场馆灯光的控制要求，本方案采用在每个场馆的电源配电箱后端安装灯光控制箱，在灯光控制箱内按照每个配电箱的照明回路数安装智能单相零火双控空开，实现对每个配电箱照明回路的任意组合控制，按照各场馆对灯光的控制要求，实现手动控制、远程控制、定时控制及场景控制。

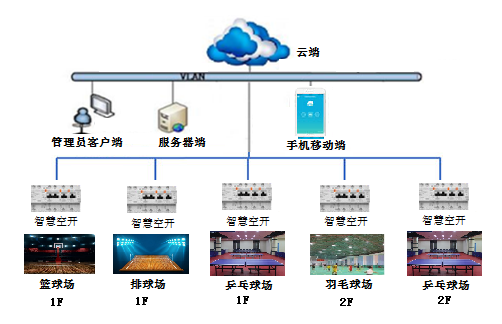

4.1、灯光控制系统架构图：



4.2组网方式：支持有线、无线多种组网方式:支持三网(移动、联通、电信)通的4G无线联网方式;支持至少一路RJ45及RS485通讯.。

4.3、灯光控制系统实现功能：

1、远程实时监控所有场馆照明的运行状态；

2、远程设置各场馆照明的时段控制策略。

3、手动开关：现场可以手动对每个回路开关单独完成控制功能，实现灯光远程开启关闭。

4、远程手动开关：，对每个回路开关单独完成控制功能，实现灯光远程开启关闭。

5、远程定时开关：可根据日期时间、节假日设定不同回路开关时间，自动执行。

6、根据场景控制模板，通过电脑或手机下发场景控制策略，预设多种场景模式，分别配置回路开关状态，实现场景一键切换。

7、数据采集及上报：采集、监控被测的每一条用电回路的电流、电压、漏电流、功率、电量、温度等数据，对每一用电回路的漏电、过载、过流、过压、欠压、打火(电弧)、缺相、温度过高、浪涌等异常情况进行自动保护(推杆动作断路，根据实际情况设定)与报警、上传管理平台软件

8、漏电自检功能：可通过管理软件对智能漏保开关设置每月自动漏电检测

9、漏电博湖及告警：漏电保护开关具备线路漏电电流达到阈值时，断路器断电保护，APP同时推送漏电报警信。

10、特色功能：过流过载保护、过压欠压保护、内置故障电弧监测及灭弧装置，可有效灭弧；

4.4、控制系统软件主要功能实现截屏：

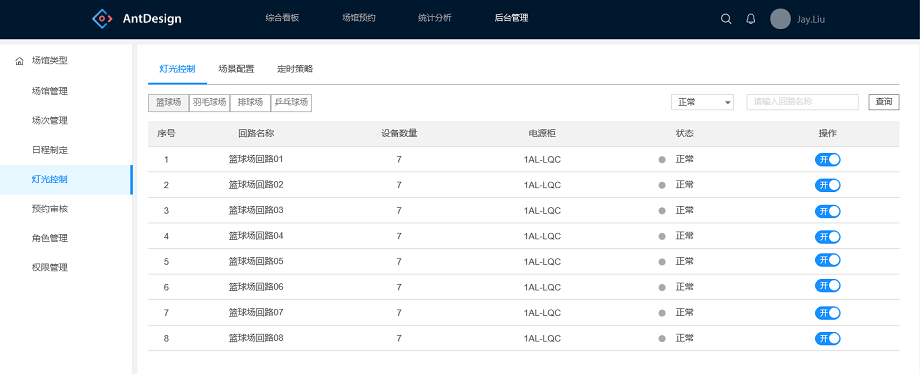

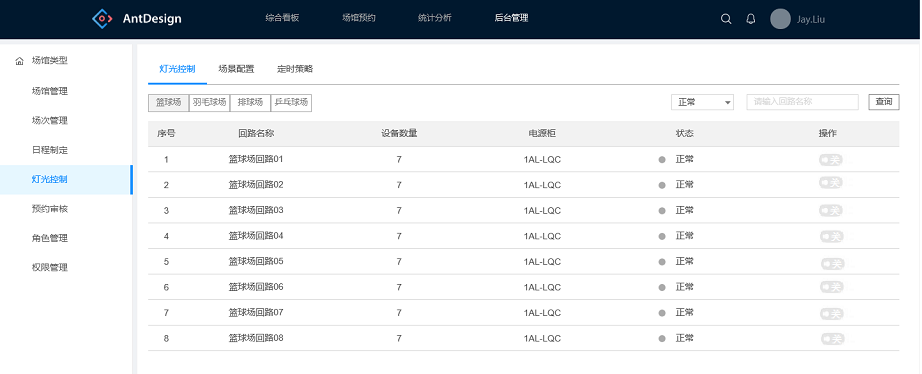

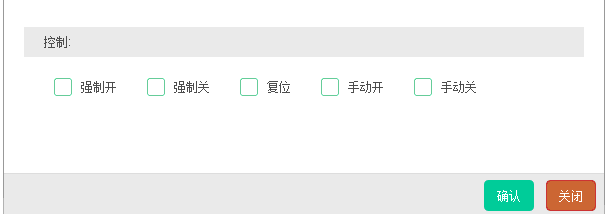

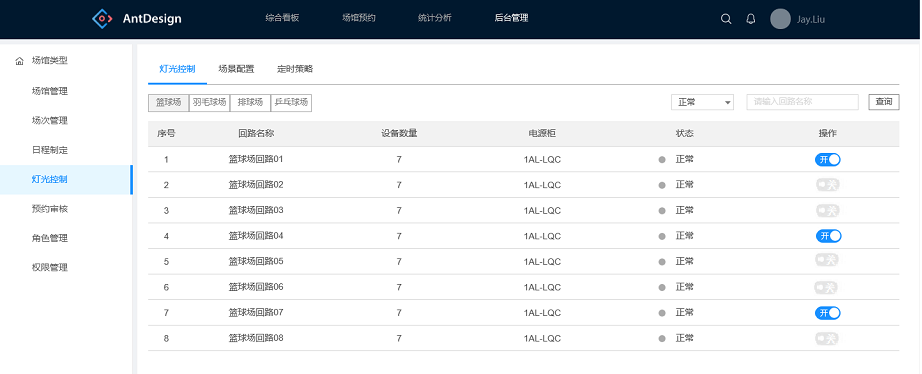

4.4.1 远程手动开关：

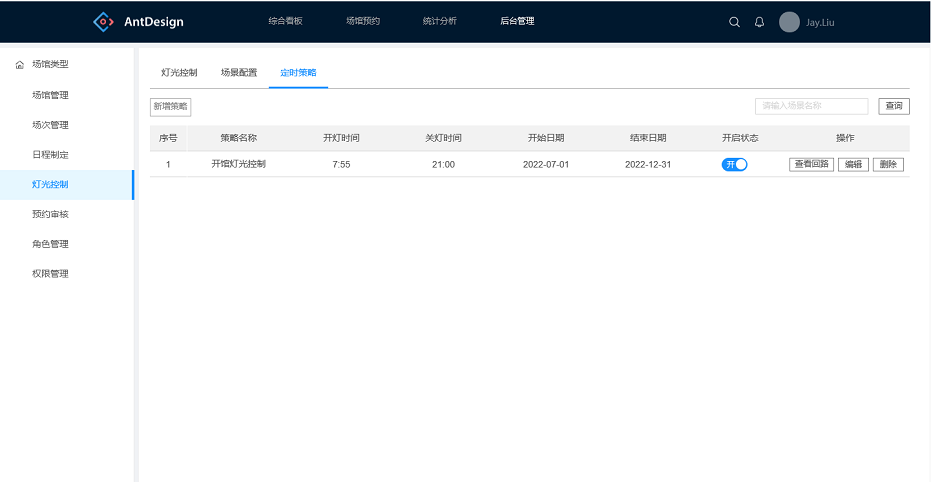

4.4.2定时策略控制：

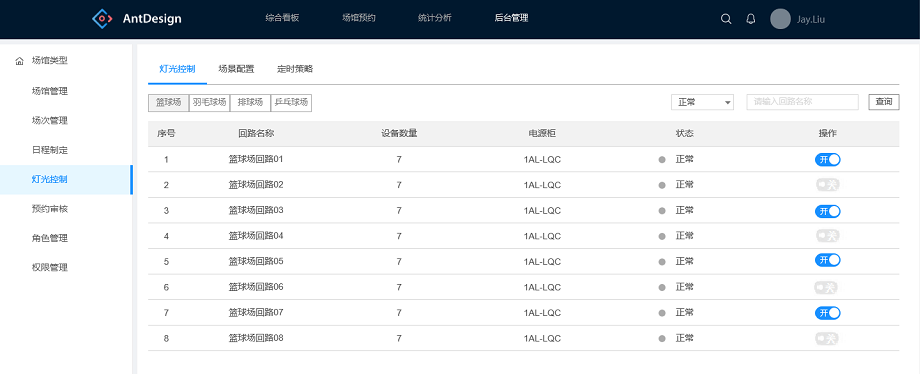

4.4.3场景控制:

4.4.4.1所有场馆照明全开模式（一级）



4.4.4.2所有场馆照明全关模式（一级）



4.4.4.3预备模式：（针对每一个场馆，照明开二分之一）







4.4.4.4比赛模式（针对每一个场馆，照明全开）



4.4.4.5整理模式（针对每一个场馆，照明开三分之一）



4.4.4.6 关闭模式（针对每一个场馆，照明全关）



五、核心设备介绍：

5.1智慧开关技术参数

1.  额定电流：16A；

2. 额定电压：AC220V；

3. 频率：50/60Hz；

4. 分断能力：≥10000A；

5. 短路保护：线路短路时，断路器按国标脱扣保护；

6. 过流保护：线路过流时，断路器按国标脱扣保护；

7. 功率限定：达到限定功率，断路器能分闸保护并推送报警信息；

8. 电流限定：达到限定电流，断路器能分闸保护并推送报警信息；

9. 温度限定：达到限定温度，断路器能分闸保护并推送报警信息；

10. 电弧识别:当负载线路因接触不良发生连续电弧现象，并在一定时间内达到设定报警阀值时，断路器能分闸保护并推送报警信息；

11. 恶性负载识别：设备应具备负载类型识别的功能，当检测到恶性负载时，可以推送报警信息，并可根据设定切断供电；

12. 分合闸控制功能：本地手柄控制；本地按键控制；通讯指令远程控制；远程锁定本地禁止合闸；

13. 支持本地分合闸状态指示；本地报警指示，快速识别报警类型；

14. 故障检修功能：设备应具备本地检修模式，进入设备分闸锁定状态，远程、本地都不能合闸，检修完毕后，恢复远程模式；

15. 外壳防火等级：外壳采用PA66+玻璃纤维等高规格防火阻燃材料、防火等级达到V0级；

16. 防水等级：IP20；

17. 外形尺寸：26.4*93.8*69.7mm（±1mm）；

18. 工作环境温度：-20℃~70℃；

19. 安装方式：35mm标准导轨卡扣。

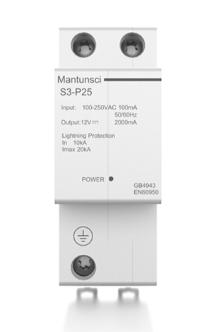

5.2、防浪涌电源模组



原理概述：

本产品适用于户内，交流50HZ，额定电压220V，用于为智能断路器产品提供抵押直流电源，并提供防雷击浪涌保护。

主要性能指标：

1. 输入电压：AC100V-250V；

2. 频率：50/60Hz；

3. 输入电流：100mA;

4. 额定输出电压：DC12V；

5. 额定输出电流MaxDC2A；

6. 连接方式：6pin针串口；

7. 防雷击浪涌保护最大泄放电流：20kA；

8. 电源模块异常本地指示；

9. 电源输出过载/短路保护；

10. 外壳采用PA66+玻璃纤维等高规格防火阻燃材料、防火等级达到V0级；

11. 防水等级：IP20；

12. 外形尺寸：36*94*70mm（±1mm）；

13. 工作环境温度：-20℃~70℃；

14. 安装方式：35mm标准导轨卡扣。

5.3智能通讯模组

主要性能指标：

1. 额定电压：DC12V；

2. 通讯类型：RS485/TCP/IP;

3. 安装占位：1P;

4. 产品尺寸：18mm*70mm*94mm；

5. 工作环境温度：-15℃~40℃；

6. 安装方式：35mm标准导轨卡扣。
