4G 分体空调控制器

‌【4G 分体空调控制器】

‌ 1、4G 智能柜机吸顶机、天井机空调控制器（4G通讯）

立柜式和嵌顶式类型空调可以通过本设备远程控制空调的开机、关机、运行模式设定、温度及风速、风向等设置功能，内置各种节能控制策略，自动感知周围环境温度，可依据策略或平台远程自动调节空调运行，保持室内温度舒适的同时实现节能和空调的保护。

技术参数：

1、工作电压：220V/380V+10%

2、额定电流：≥40A

3、计量精度：1 级

4、静态功耗低于 0.4W，动态功耗低于 1.0W

5、通讯方式：4Gcat1

6、通讯频段 ：

LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8

7、数据上下行速率 LTE-TDD:

上下行配比 2 最大 8Mbps (DL)/最大 2Mbps (UL)上下行配比 1 最大 6Mbps (DL)/最大 4Mbps (UL) LTE-FDD: 最大 10Mbps (DL)/最大 5Mbps (UL)

8、电气参数

输出功率：

LTE-TDD: Class3(23dBm+1/-3dB) LTE-FDD: Class3(23dBm+-2dB)

9、一般特性：

3GPP E-UTRA Release 13

带宽： 1.4/3/5/10/15/20MHz温度范围：-40°C ~ +85°C

10、协议栈：MQTT

11、温度检测：-40℃-80℃，分辨率 0.1℃，可外置。

12、内置空调红外码库 ASIC，可外接红外发射头。

13、监测电压、电流、功率、环境温度、时间等实时参数。

14、安装方式：在立柜式/嵌顶式空调负载电源前端串联安装。功能特点：

1、 实时检测和显示当前室内环境温度、电压、电流、空调状态等参数。

2、 支持市场上绝大多数品牌的空调，使用之前无须重新学习红外指令。

3、 控制器具有红外接收、发射功能，通过红外发射对空调的运行状态进行控制，从而实现空调开关机等功能。

4、 可按客户设定的时间参数、温度参数等控制策略自动运行。

5、 4Gcat1 通信方式,无需安装布线，也不需要配置天线。

6、 提供空调状态、控制状态、网络状态指示功能。导轨式安装接线方式：

1、单相 220V 柜机或 VRV 空调

2、三相 380V 柜机或 VRV 空调

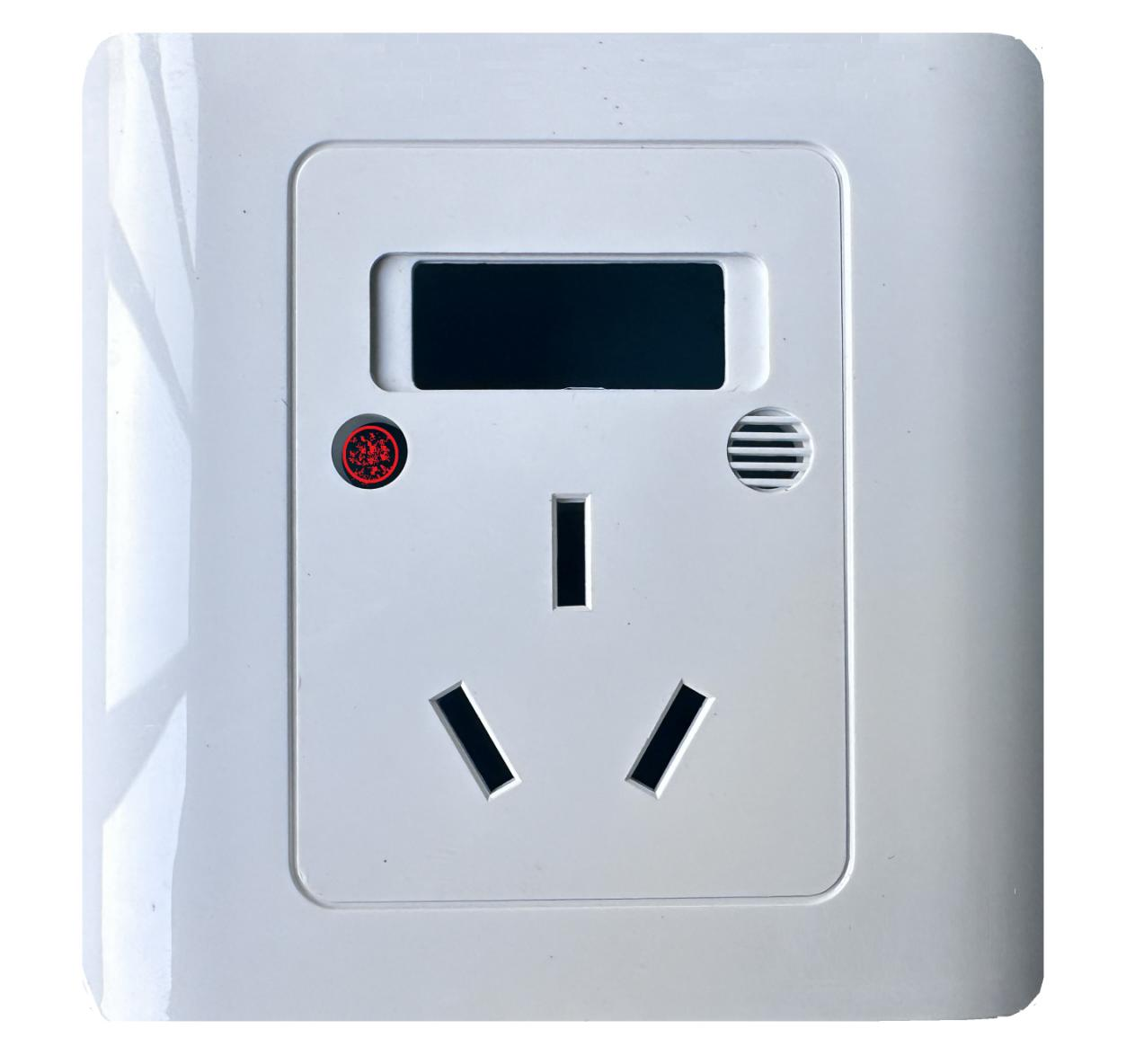

‌2 2、4G智能挂机空调控制器（4G通讯）

4G 智能挂机空调控制器是以节能、管理、远程集中控制为目的的一种新型壁挂式空调远程控制器，适用于所有壁挂式空调应用场所，内置多种节能控制算法，自动感知周围环境温度，可依据策略或平台远程自动调节空调运行，保持室内温度舒适的同时实现节能和空调的保护。产品集成了电参数计量与存储、空调运行状态监测、环境温度实时采集等功能，并可实现参数远程读取，实现管理者对空调的实时监控。安装简单、只需替换掉原有空调的电源插座面板即可。

技术参数：

1、供电：AC220V

2、通信方式：4Gcat1

3、通讯频段 ：

LTE-TDD:B34/B38/B39/B40/B41

LTE-FDD:B1/B3/B5/B8

4、数据上下行速率 LTE-TDD:

上下行配比 2 最大 8Mbps (DL)/最大 2Mbps (UL)上下行配比 1 最大 6Mbps (DL)/最大 4Mbps (UL) LTE-FDD: 最大 10Mbps (DL)/最大 5Mbps (UL)

5、电气参数

输出功率：

LTE-TDD: Class3(23dBm+1/-3dB) LTE-FDD: Class3(23dBm+-2dB)

6、一般特性：

3GPP E-UTRA Release 13

带宽： 1.4/3/5/10/15/20MHz温度范围：-40°C ~ +85°C

7、协议栈：MQTT

8、控制方式：内置空调码库 ASIC，标配双红外探头，也可外接红外探头

9、支持内置或外置温度探头

10、计量精度：1 级

11、静态功耗：≤5w

12、工作环境：温度：-10~45℃，湿度：5%~95%

13、监测电压、电流、功率、环境温度、时间等实时参数。

14、安装方式：86 盒，一对一替换原空调普通电源插座功能特点：

1、 实时检测和显示当前室内环境温度、电压、电流、空调状态等参数。

2、 支持市场上绝大多数品牌的空调。

3、 控制器具有红外接收、发射功能，通过红外发射对空调的运行状态进行控制，从而实现空调开关机等功能。

4、 可按客户设定的时间参数和温度参数等空调控制策略自动运行。

5、 4Gcat1 通信方式,无需安装布线，也不需要配置天线。

6、 空调状态、控制状态、网络状态指示功能。

安装接线方式：

一对一 替换原有空调电源插座面板

特殊情况：

原有空调电源插座分布至墙角遮挡或正对玻璃透明窗户，控制器红外的发射和反射不利于现场空调的红外实时接收，那么特殊挂机空调控制器支持红外外引至挂机空调的红外接收装置位置即可。
