无线智能照明节能管控系统方案

模块

功能参数要求

实时监测功能

（1）提供对照明的远程集中监测。

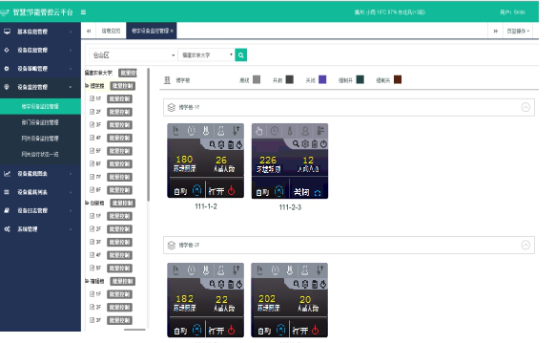

（2）提供楼宇设备监控、部门设备监控、网关设备的监测模式，详细监测各房间照明的状态、照度、能耗使用情况、控制策略信息等参数信息，并通过曲线图展示按时间要求监测照明状态、室内照度、照度设定等信息。

实时控制功能

（1）控制模式：照度+时段+人体检测。

（2）控制模式为自动控制（全权由控制系统根据系统的设置参数自动运行）；

（3）远程强制开启、关闭、解除照明控制：

控制策略

照度控制设备自定义策略批量下发，对单台照明控制器进行控制策略下发。

（2）数据网关批量策略下发，对同一个网关下的所有照度进行控制策略下发。

（3）提供添加、删除、修改和查看策略的功能。

（4）提供策略配置与查询功能，为策略添加、删除策略，实现多个策略组合。

能耗管理

（1）提供系统照明总用电量，每个房间照明的用电量计量功能，平台上能实时查询每个房间照明的用电量情况。

（2）按房间、建筑、部门监测照明用电量。

（3）提供以图表形式，按不同时段，对比查看多个房间之间用电量。

日志功能

（1）根据时间周期选择查看照明控制参数配置、日志信息等功能。

（2）支持操作人员查询照明控制、策略管理配置、日志信息功能。

报警功能

（1）提供照明控制器离线故障提示、数据网关离线故障提示、控制器人为破坏故障提示等功能。

（2）提供设备故障信息查询功能。

后台管理功能

（1）角色和用户管理（可编辑管理建筑权限，不同管理员可根据各自建筑权限管理各自照明设备）、菜单管理和访问日志等。

（2）基础信息管理：单位基础信息管理、建筑信息管理、单位部门机构管理、照明网关管理、照明控制设备管理、照明控制日志信息等。

（3）配置下发管理：自定义配置下发（配置时段、温度等参数模板、根据自定义选择所需空调控制设备进行批量参数下发）；网关批量配置下发 (配置时段、照度等参数模板，选择对应网关，对所属该网关下所有空调控制设备进行批量广播下发。

权限管理功能

（1）角色的系统模块访问权限配置、角色的可访问建筑权限配置、访问用户信息及其角色信息的增删改查等；

（2）用户可分超级管理员和普通管理员等，分别授予不同权限。

移动端服务功能

具备手机端管理功能。

产品功能

（1）通过采集照明控制器数据，上传至平台显示照明的运行状态。

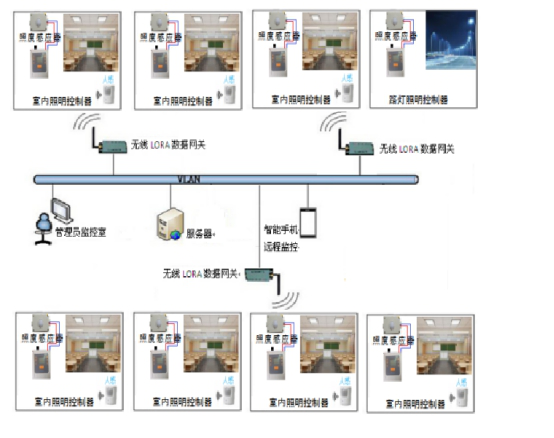

（2）通过无线LORA通讯方式与系统内的照明控制器通讯，按设定时间采集系统内照明数据信息，并将这些信息转换成对应格式上报。

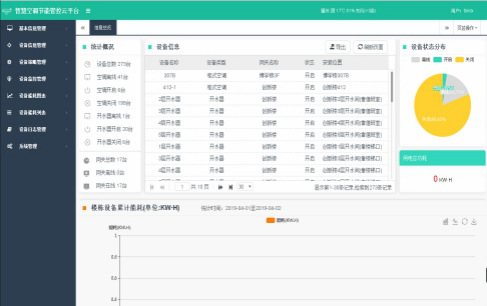

（3）将采集的数据处理后，在系统主界面显示系统照明和网关总数量、在线或者离线数量、照明工作时间、当前用电量等信息。

（4）对照明进行具有远程控制管理功能。

（5）管理人员可通过照明控制网关对照明控制器下达各种命令对照明进行远程控制，如照明的开启和关闭。

技术参数

工作频段：433MHz；

工作信道：1-82；

发射功率：19±1 dBm(max)；

通讯距离：5Km@250bps（城市公路环境，非旷野环境）；

通讯安全：采用 LoRa  调制方式，传统无线设备无法对其进行捕获、解析；

通讯接口：RJ45接口10Mbps；

通讯协议：MODBUS-TCPIP；

设备负载：支持*多254个终端设备；

设备电源：5VDC,2A；

产品功能

（1）显示照明的运行状态；显示当前照明的运行电压、电流、功率等电能数据；实时检测当前室内环境温度。

（2）通过照明数据网关采集当前照明的运行状态、能耗数据及室内照度及有无人员等信息，并上传给平台。

（3）控制器具有液晶屏幕显示、触摸按键设置，各种运行灯指示，

脱机或连网控制等功能。

（4）控制器与数据网关通讯模式为无线LORA。

技术参数

（1）工作电压：380V+10%

（2）额定电流：40A

（3）计量精度：1 级

（4）静态功耗低于0.4W，动态功耗低于1.0W

（5）工作频段：433MHz；

（6）工作信道：1-82；

（7）发射功率：19±1 dBm(max)；

（8）通讯距离：5Km@250bps（城市公路环境，非旷野环境）；

（9）通讯安全：采用 LoRa  调制方式，传统无线设备无法对其进行捕获、解析；

（10）通讯协议：MODBUS-RTU；

（11）温度检测：-40℃-80℃，分辨率0.1℃；

（12）内置315MHz无线人体感应信号接收装置。

（13）内置RS485通讯模块，连接照度传感器。

（14）显示电压、电流、功率、环境温度、时段、人感信号、照度值等实时参数。

产品功能

（1）手持机是用于设备调试和参数配置下发的调试工具，其作用是通过发送一系列无线通讯命令对照明设备进行参数设置等。

（2）手持机与照明控制器通讯模式为无线LORA。

技术参数

（1）工作电压：DC 3V

（2）工作频段：433MHz；

（3）工作信道：1-82；

（4）发射功率：19±1 dBm(max)；

（5）通讯距离：5Km@250bps（城市公路环境，非旷野环境）；

（6）通讯安全：采用 LoRa  调制方式，传统无线设备无法对其进行捕获、解析；

（7）通讯协议：MODBUS-RTU；
