物联网**空调节能系统介绍

发布时间：2020-04-02

浏览次数：979

采用物联网技术对本项目**空调系统主要设备及系统的主要运行参数进行实时监测采集，为后续节能潜力分析改造方案制订提供数据支持。采集的数据是否真实有效是本项目后期节能改造的关键。

一、系统原理

利用**的物联网技术，可以实现高质量、低成本、易于实施的制冷系统实时数据采集，获得其完整的运行数据，为**空调系统分析、改造提供支持。

制冷系统实时数据采集方案由移动终端、云服务器、智能网关、LoRa终端、以及各类传感器/变送器组成，如下图所示：


图1 物联网数据采集系统架构示意图

二、系统优势

低影响：温度及流量、实时能耗采用贴壁式测量或外接式传感器，对建筑空调系统正常运行不会产生影响，可在所有设备运行状态下安装；

高可靠性：采用高精度传感器，可实时不间断对系统运行参数进行准确测量；

易安装：采用无线传输设备，不破坏管道、不用在管道开孔、无布线工作；单个冷冻站1天即可完成设备安装；

实时访问：可通过WEB/移动APP实时观察监测数据及实时运行曲线。

反向核算：节能改造完毕后，此系统可继续实时采集供热系统运行数据及能耗；

便于管理：此系统安装完成后，不但为节能改造提供前期的数据支持和依据，还为改造后管理人员提供了一个移动管理平台，实现整个项目供热系统移动互联网+，管理人员在手机/电脑上实时管理掌握全系统的运行状态及能耗水平。根据数据可以减少运维人员并降低设备维保费用；

风险管控: 设备故障通过APP、短信、电话报警功能；空调水系统跑冒滴漏等运行问题实时报警功能。通过风险控制及时维护设备，可以延长设备使用寿命。

采集内容定制化：数据采集内容定制化CO₂\PM2.5\入住率\温湿度等可定制；


三、与传统BA系统多维度比较

维度	普通BA控制	传统类BA式节能控制（模糊控制）	HR海镕物联智控系统
技术特点	DDC+PID调节+水泵变频	DDC+PID调节+水泵变频+更换冷机或水泵+模糊控制	物联网+云端大数据计算+水泵变频+锅炉开关及水温调节
施工方式	空调停用方可施工，耗时2~4周，泄水，穿孔，更换大型设备则工期更长，可能损坏原有设备及管道，存在泄漏，损毁等安全隐患，拆卸不便，配合工作量大。影响业主正常运营，实现节能效果较慢		任何时候均可施工，耗时2~3天，不更换设备，无布线、泄水、穿孔操作，非侵入式安装。对原有管道，设备无任何影响，安全可靠，配合工作量极少。完全不干扰业主正常运营，迅速看到节能效果
采集点位	*机房内部（水温、压力、电流）		除传统的机房内部参数外还可方便的采集房间温湿度，送风温湿度，及其他各种业主需要采集的订制参数（CO2浓度、PM2.5等）
控制方式	单参数控制（压差或温差）	压差、温差、负荷等模糊控制	温度、压力、流量、温湿度、末端风机盘管等多参数耦合计算，准确监测房间温湿度，保证使用效果。

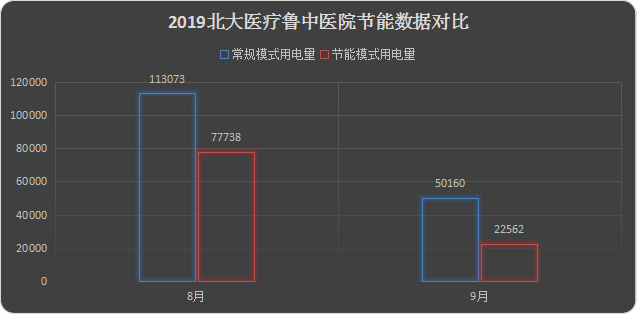

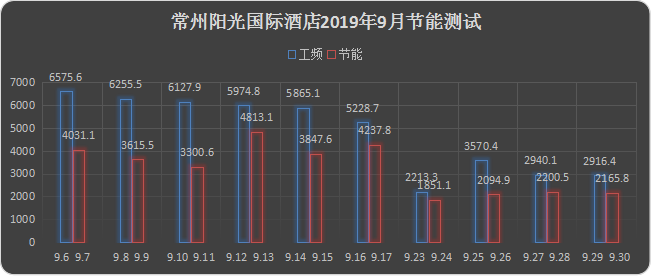

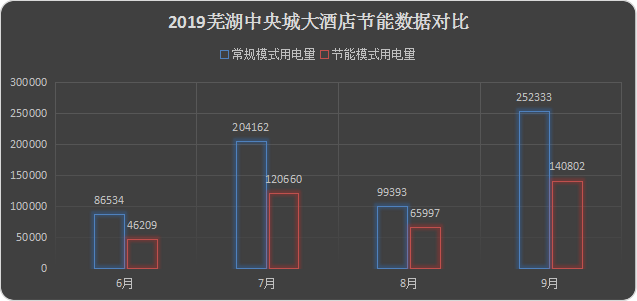

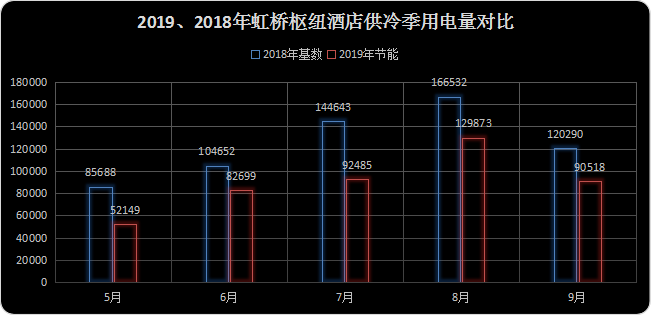

节能效果	人工远端操作，效果较差	上位机本地固定逻辑控制，无法实时更新控制程序，节能效果一般	为每个项目量身订制专属控制逻辑，由云端大数据模拟后实时更新，并内置本地网关中，无需本地手动更新软件库，响应迅速，安全可靠。
控制目标	保障系统安全运行，不以节能为目标	保障水温或压差合理，存在浪费冗余	末端房间温湿度、送风温度、辅以温差、压差等参数在确保使用效果的前提下，做到综合能耗**，节能效果好
可靠性	人工操作，部分系统有简单一键开关功能，可靠性较差	内置安全逻辑保护，部分**系统可做到本地预警、可靠性较好	数据实时更新，全生命周期数据保全，推送至手机APP及PC端，实时掌控系统运行情况；推送故障、预警、维保建议等信息。为后期设备更换、维修保养提供完整的数据支持。系统全自动运行，安全可靠，实现机房无人值守，提高工作效率。
数据支持	无	本地存储1年左右曲线数据，调用不便
维护	较复杂	复杂	设备高度集成、基本免维护

四、物联网数据采集系统主要构成设备技术指标描述

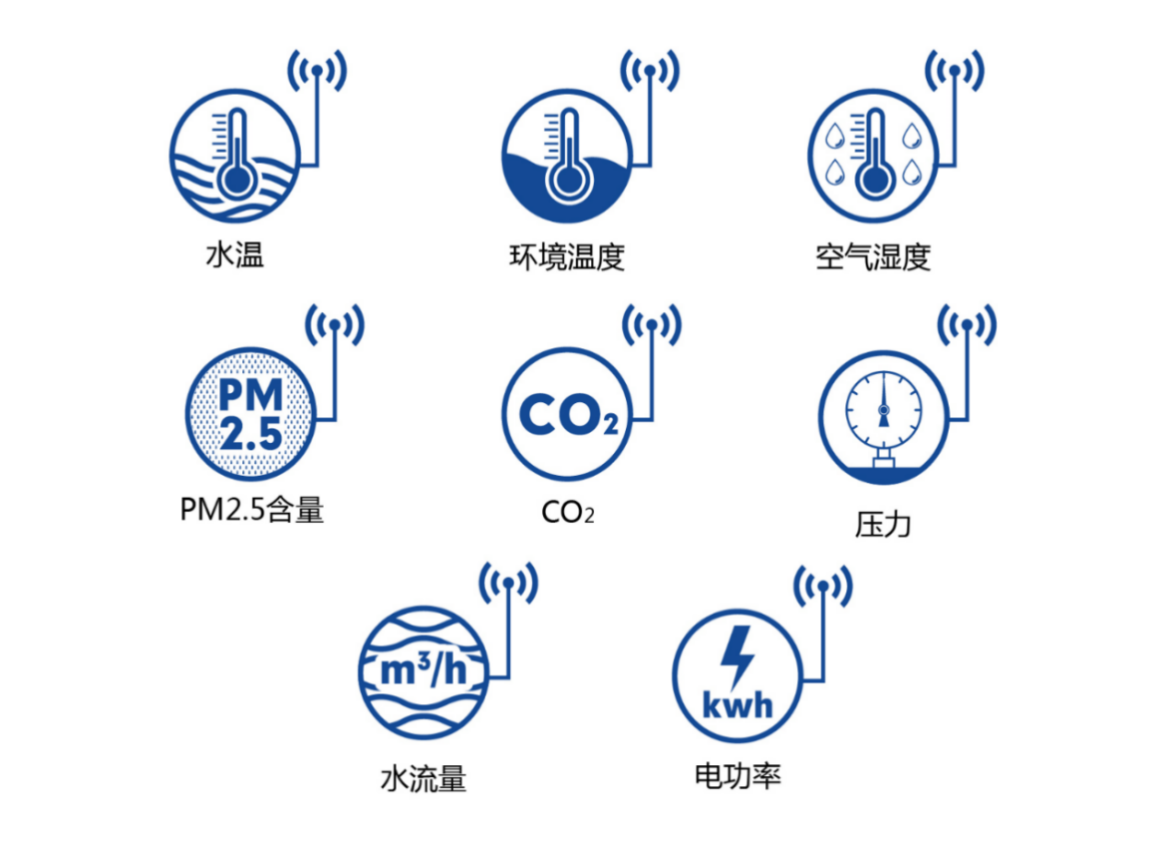

1、传感器/变送器：从制冷系统中获取温度、流量、功率、压力等相关参数的信息，从办公采集室内温湿度参数输出数字信号；再采用我司基于LORA物联技术的数据传输系统，将采集的数据上传至云端储存。为保证数据采集的准确及时，我司选取了高质量的传感器，详细参数见下表：

编号	监测对象	传感器详细描述	采样间隔
1	水温	名称：LoRa通信MEMS温度采集器测量范围：0~100℃ 精度等级：0.5%FS 输出信号：I2C	3分钟
2	压力	名称：LoRa通信MEMS压力采集器测量范围：0~2MPa 精度等级：0.5%FS 输出信号：I2C	3分钟

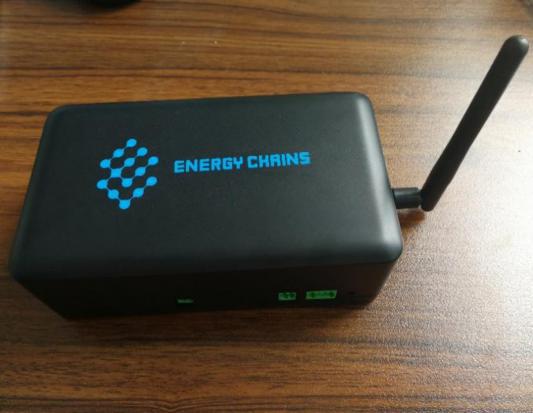

3	数据采集	名称：LoRa智能终端性能：32bit，A/D小数点四位采集频率：采集频率为1秒每次（视变送器的响应），通信频率为1秒每次（在**通信频率下，通信速度不低100K每秒）无线数据采集器基于LORA通信技术，全数据接口与无线传感器完美兼容。	<=3分钟
4	温湿度	名称：LoRa通信MEMS温湿度采集器温度范围：-20℃^80℃ 湿度范围：5%^99% 精度等级：0.5% FS 输出信号：I2C	3分钟
5	电功率	名称：无线电流互感器测量范围：20~1000A 精度等级：1%FS 输出信号：4~20MA	3分钟
6	末端控制器	名称：LORA末端风机盘管控制器 1、控制器采用无线LORA通讯模块，实现移动端手机的远程控制。 2、控制器配有继电器，可以安全有效的控制风机盘管电动阀的开与关。 3、控制器配置有强制控制模块，可以远程手动开启和关闭空调。 4、控制器可以脱网运行，按照设定好的控制策略自行控制空调运行。 5、控制器自带温度传感器和时钟计时器，可以感知现场的实时环境温度，后台系统可以根据温度、时间控制策略，自动控制空调开关， 6、控制器具有自动调温功能，根据控制策略，实现空调温度、风速的自动调整。 7、控制器液晶大屏显示现场实施数据。	3分钟
