VRV多联机空调远程集控系统
技术方案
上海海镕信息科技有限公司
2020年6月30日
目录
1、系统控制原理 3
2、硬件组成 5
3、软件框架 5
4.多联机集控方案的优点 7
5集控系统办公楼可以实现功能 8
6、系统配置清单 10
1、多联机中央空调系统控制原理
在中央空调主机上加装智能采集器负责空调所有参数的采集，每个智能采集器将所连接的空调数据统一发送至智能主机，智能主机再将其直接采集的传感器信息一并上传至云端或本地服务器，相反也可以从云端顶层下发空调控制指令，先经过智能主机，通过智能主机再下发至相应的智能采集器，*终由与空调实际连接的智能采集器实现对中央空调的智能控制。
智能采集器安装简单，使用方便。通过局域网服务器或电脑便可实现对空调系统的智能控制，可以根据所监测室内温度、空调运行状态等信息，对所监测房间的空调进行远程智能节能化控制管理，合理地控制室内空调温度，提供良好的室内空气品质，从而使传统空调更加节能、智能、舒适。
基于分布式架构，管理员可以通过浏览器或手机APP、小程序登录该控制系统，可根据用户的需求，对任意一台机组或多台机组的室内机实现开启，温度，模式等设置。

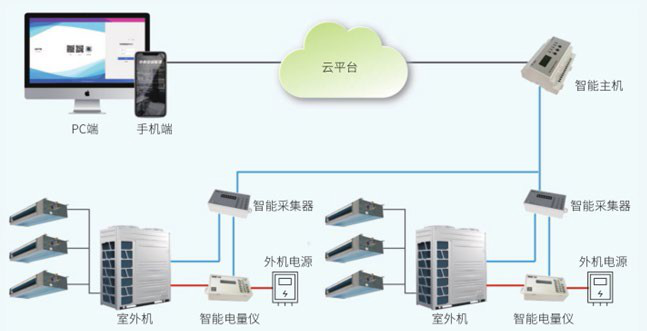

多联机有线集控方案示意图，如图1所示。
图1 多联机有线集控（计费）方案示意图
多联机无线集控方案示意图，如图2所示。
图2 多联机无线集控（计费）方案示意图
多联机有线集控方案能够实现的功能如表1所示。
|
1
|
集中控制（开关机、运转模式、风速和温度设定）
|
|
2
|
实时状态查询（开关机状态、运转模式、风速和温度状态）
|
|
3
|
日程管理设定
|
|
4
|
群组控制（同区域空调可以同时控制）
|
|
5
|
线控器权限管理设定
|
|
6
|
温度上下限设定
|
|
7
|
开关机历史记录查询
|
|
8
|
报警故障历史记录查询
|
|
9
|
报警故障自动通知
|
|
12
|
**第三方开放数据接口
|
|
13
|
多用户同时异地监控管理
|
|
14
|
为用户定制个性化页面
|
|
15
|
兼容其他空调品牌或其他形式的空调接入
|
表1系统功能实现
2、硬件组成
多联机有线集控方案的主要硬件组成及参数如表2所示，其它硬件详见物料清单。
|
序号
|
名称
|
外形尺寸
|
重量
|
安 装 方式
|
材质
|
等 级 防护
|
电源电 压范围
|
静态电流
|
波特率
|
温度范围
|
|
1
|
智能主机
|
146*89*58
|
400g
|
导轨
|
PC
|
IP22
|
12V
|
300mA
|
9600kbps
|
-20℃~60℃
|
|
2
|
采集器
|
125*58*35
|
285g
|
壁挂
|
PC
|
IP56
|
5V
|
220mA
|
9600kbps
|
-20℃~60℃
|
表 2系统硬件参数
3、软件框架

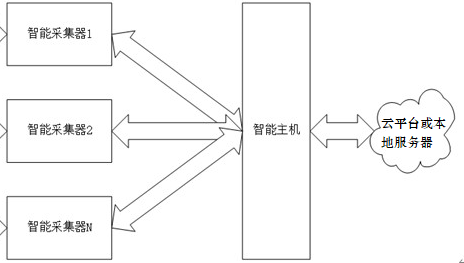

多联机有线集控方案分为有线集控部分及传感器数据采集、分析部分，多联机有线集控方案总体软件框架如图3所示。
图 3总体软件框架图

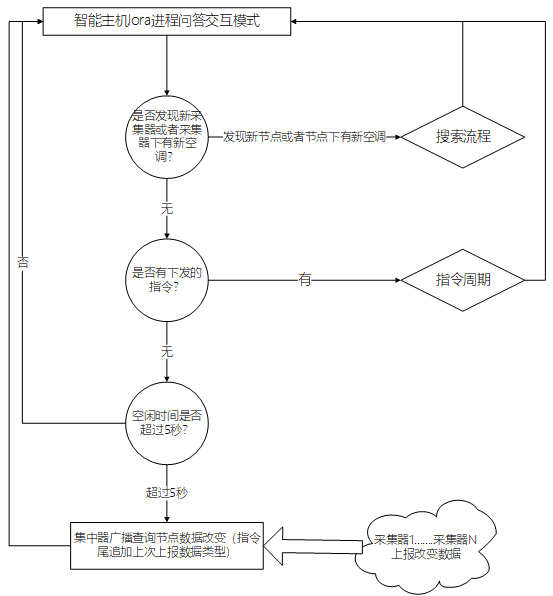

其中智能采集器软件流程如图4所示。
图4智能采集器软件流程

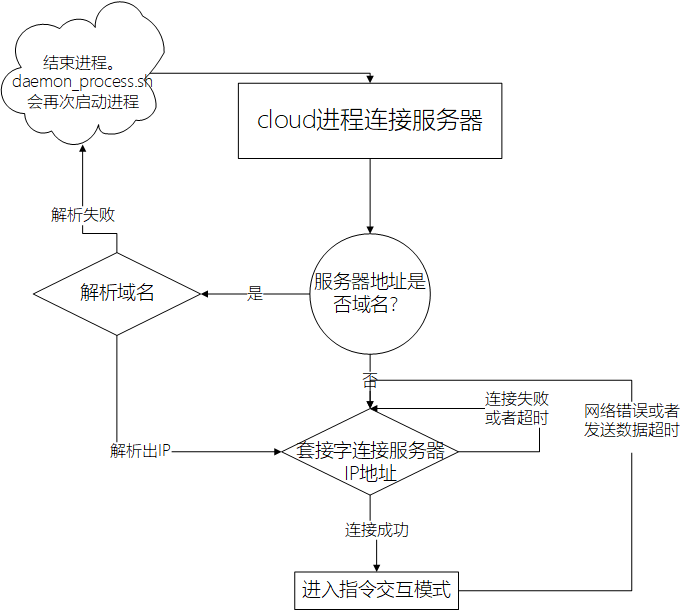

智能主机与服务器交互软件流程如图5所示。
图 5智能主机与云端交互软件流程

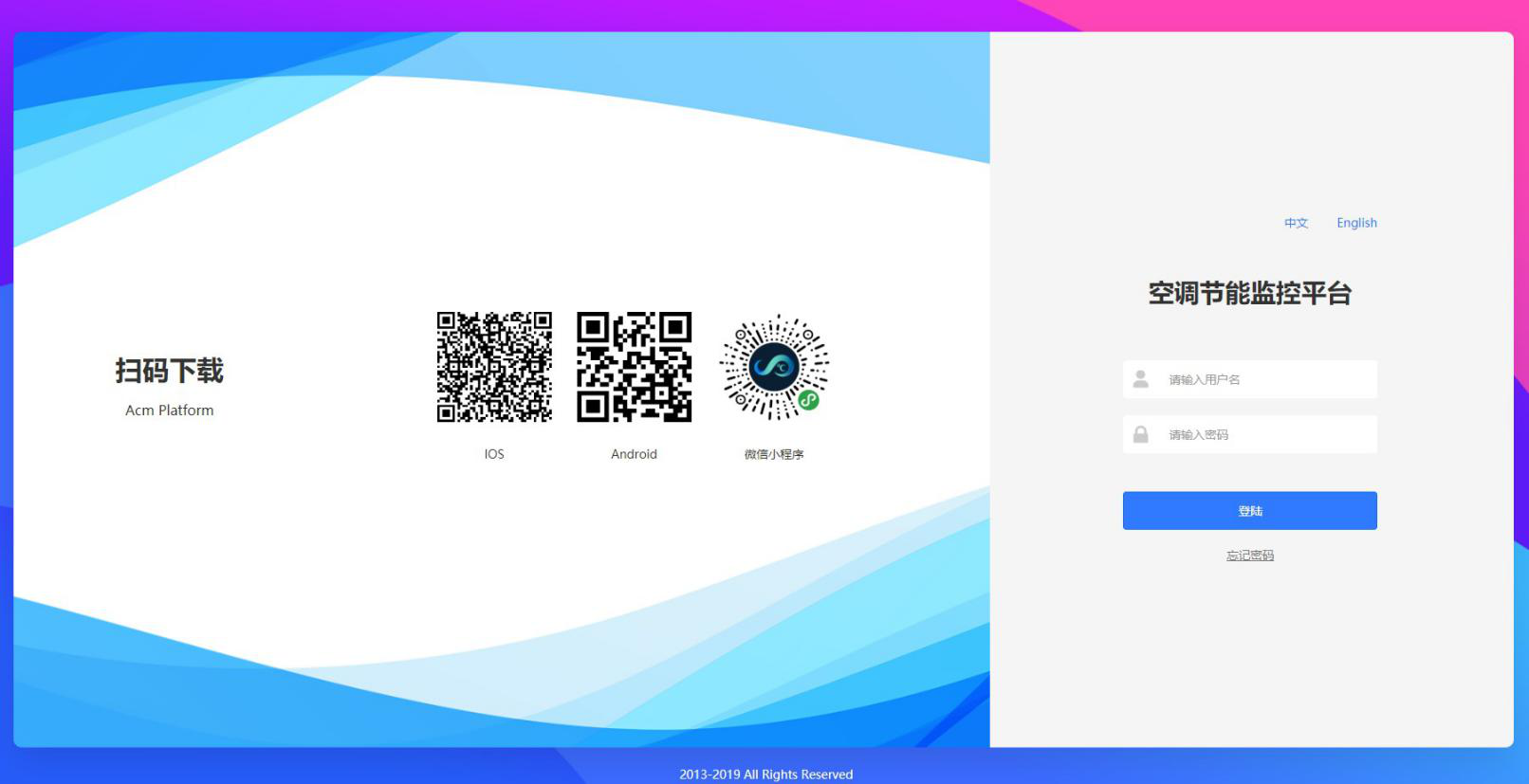

多联机集控方案的登录界面，如图6所示。
图6系统登录界面
4.多联机集控方案的优点
（1）管理空调数量多
本地空调管理电脑可以连接出超过100台智能主机，可以实现对10000台空调室内机的集中管理。
（2）可查看任意空调状态信息 可以实现实时状态查询（开关机、运转模式、风速和温度设定）、开关机历史记录查询、报警故障历史记录查询、累计运行时间查询。
（3）云端和本地两级管控 能够在云端和本地集中了解整个空调系统的运行情况，进行集中的控制操作，可进行所有常规操作和日程管理。
（4）远程故障检测 能够在云端监测到故障空调数量、异常空调数量故障历史记录等内容。
（5）集中控制功能** 可以实现开关机控制、运转模式设定（制冷、制热、除湿、送风）、温度设定（可设定温度上下限）、风量设定（高风、中风和低风）、现场遥控器锁定（开关、运转模式、温度、风量等设定项全部或单独锁定）、控制不同用户按不同设定日程表自动定时运转。
5、集控系统办公楼可以实现功能
5.1集中控制
办公区域需要对时间段权限、温度控制、空调开启权限做集中控制管理，具体如下表3所示：
|
序号
|
集控对象
|
控制需求
|
权限描述
|
备注
|
|
1
|
运行时间权限
|
集中控制
|
管理员
|
见图7
|
|
2
|
温度权限
|
集中控制
|
管理员
|
见图8
|
|
3
|
空调开启
|
集中控制
|
管理员
|
见图9
|
表 3部分控制功能

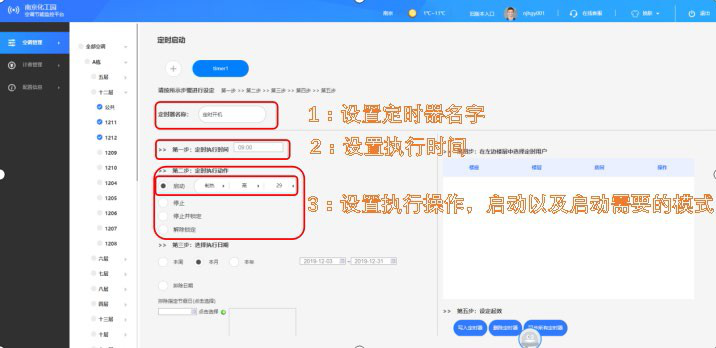

图7时间段权限设定

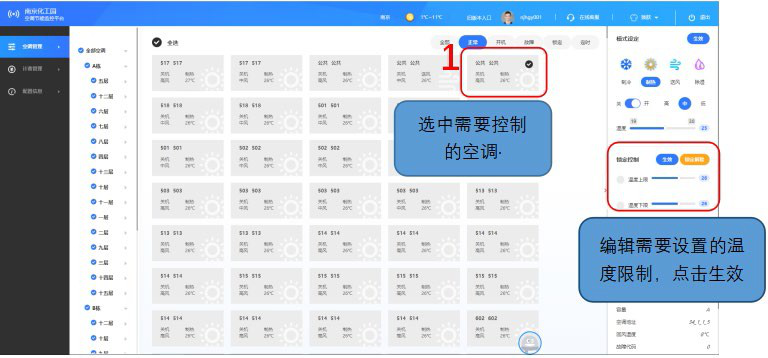

图8温度权限设定

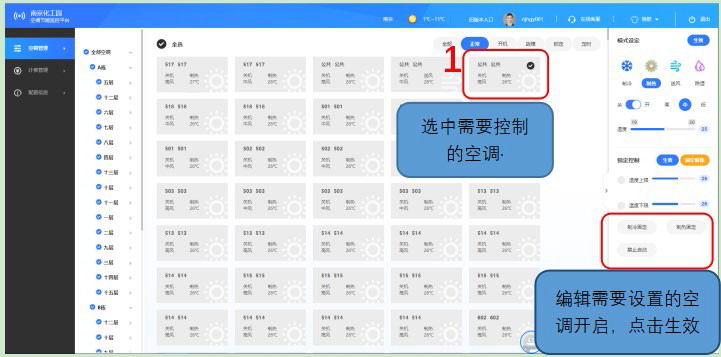

图9空调开启权限设定
|
